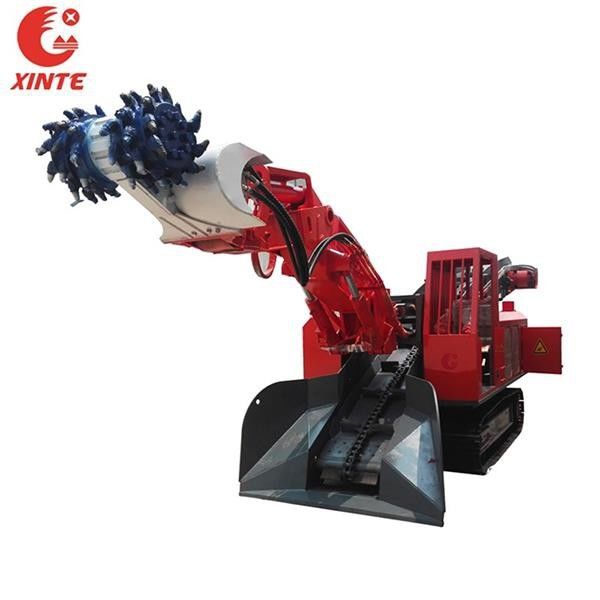

작은 광산 기계

작은 광산 기계

5.2작업 단계

5.2.1 운송판의 삽입판은 바닥으로 내려집니다. 구체적인 작업은 그림 2-3 작동 다이어그램에 표시됩니다.

5.2.2 앞을 움직이기 위해 기계를 작동시켜 돌을 모아서 바닥을 평평하게 만들어라

5.2.3 이송 차량이 기계의 배하 부위에 들어가고 손잡이가 수동 운송 위치에 당겨진 것을 확인합니다.

5.2.4 파일럿 밸브를 작동시켜서 큰 팔을 들어올리고 작은 팔을 내밀고작은 팔이 물러나고 (큰 팔이 위아래로 뛰고), 그래서 돌은 운송 냄비에 굽을 수 있습니다. 회전 팔은 넓은 범위에서 돌을 선택할 수 있습니다.각기 다른 거리에 따라 배트의 적절한 철회 및 연장은 돌을 뽑는 것을 촉진 할 것입니다픽링 도중, 모든 종류의 팔은 빈번한 전환 충돌을 피하고 기계의 서비스 수명을 단축하기 위해 제한 위치로 이동 할 수 없습니다.그것은 과부하 밸브로 인해 빈번한 오버플로우로 인한 높은 온도를 피할 수 있습니다.특히 배킷이 수송판에 직접 충돌할 수 없으므로 수송판의 심각한 변형을 일으킬 수 있습니다.

5.2.5 픽닝 도중, 항상 스크래퍼 체인이 정상 전달에 있는지 확인합니다. 만약 막혀 있다면, 전달은 즉시 중단되어야 합니다. 그렇지 않으면 과부하로 인해 온도가 빠르게 상승합니다.그러면 기계는 계속 작동할 수 없습니다.- 스크래퍼 체인의 클램핑을 해결하는 방법: 긍정적 인 운송을위한 기쁨 스틱은 중립 위치에 당겨집니다.운송을위한 기쁨 스틱은 스크래퍼 체인이 빠른 긍정적 달성하기 위해 앞뒤로 당겨집니다

       그리고 스크래퍼 사슬을 풀기 위해 부정적인 충격을. 운송 판에 돌이있을 때, 운송 기쁨 스틱은 부정적인 운송 위치에서 멈출 수 없습니다.그렇지 않으면 사슬이나 스크래퍼가 깨질 수 있습니다., 생산에 심각한 영향을 미칩니다.

5.2.6 걷기 도중 멈추기 위해서는 브레이크 페달의 조종 밸브를 중립 위치에 놓을 수 있다. 장시간 주차 시 기계 앞의 펠판을 바닥에 누르고 있어야 한다.

5.2.7 로더를 걷거나 후퇴하기 전에 경보 신호로 벨을 켜야 한다.

일반 도면:

전기 모터 및 오일 펌프 집합:
